系統組成
綜合管廊是集中敷設電力、通信、熱力、天然氣、給水、排水等市政管線的公共隧道?！冻鞘芯C合管廊工程技術規范GB50838-2015》明確規定在綜合管廊應同步建設消防、供電、照明、監控與報警、通風、排水等設施。根據GB50838，在綜合管廊特別是在電力艙室應設置火災自動報警系統，在電纜表面及艙室頂部應設置線型光纖感溫火災探測器。

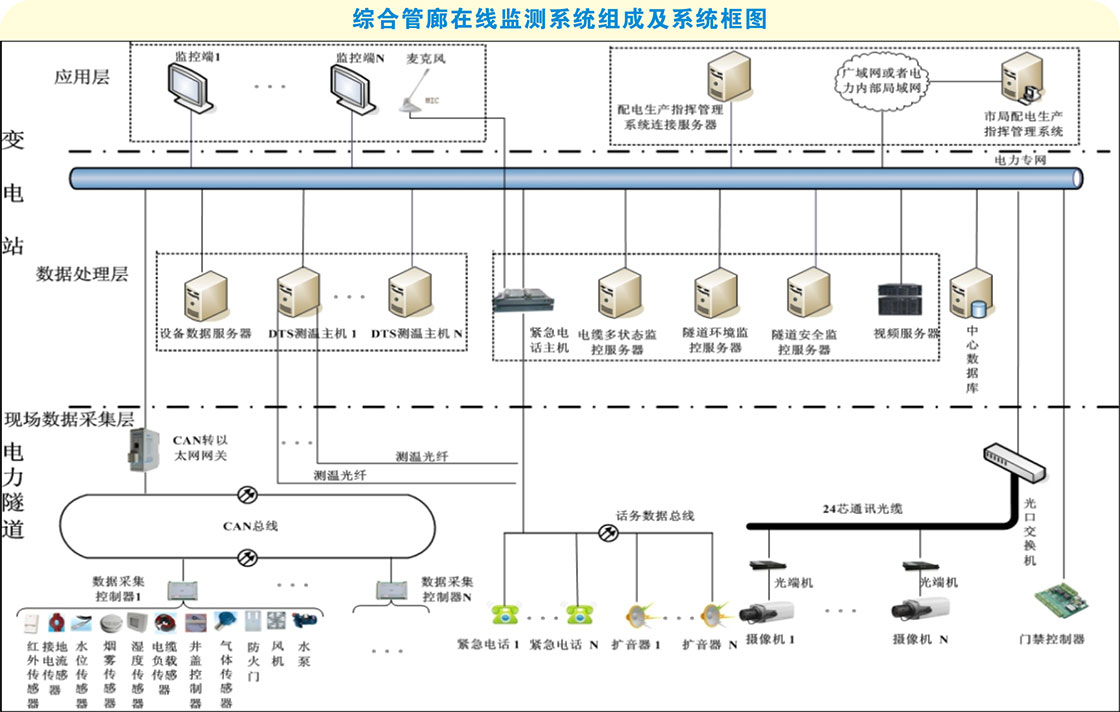

綜合管廊工程在線監控系統，包括電纜多狀態在線監控、隧道環境在線監控、隧道安全在線監控、智能視頻監控、隧道話務監控五個子系統。系統包括現場數據采集層、數據處理層以及應用層，系統組成及框圖如下所示。
系統特點
綜合管廊工程在線監測系統軟件采用工業組態式構圖，擴充靈活；具有親切美觀的人機界面；企業級應用開發技術，系統性能穩定；組合式查詢，快捷方便；架構靈活，支持通用接口擴展；具有降級使用功能。
現場采用低壓直流供電方式確保電力隧道內部供電安全。
先進穩定的CAN總線傳輸技術，保證數據安全、穩定輸出。
采用單模光纖傳輸，具有良好的通信可靠性；不受電磁干擾，能滿足電力隧道內復雜電磁干擾環境；傳輸距離不低于10公里。
現場數據采集控制器以及各終端均采用工業級防潮、防濕設備，滿足電力隧道內部的潮濕環境。
采用業界領先的高性能分布式光纖測溫主機DTS8000-W，最大測量距離10km，溫度分辨率0.1℃，溫度精度±0.5℃，定位精度0.2m，空間分辨率最高0.5m。
電纜多狀態監控子系統
電纜多狀態在線監控子系統基于電力隧道綜合監控系統主要監測電纜表面溫度、導體溫度、動態載流量、接地電流、局部放電等，為電力管理部門的調度及運檢提供準確的信息。
電纜表面溫度、導體溫度、在線負荷實時監測；
高壓電纜金屬護套接地電流在線監測；
電力電纜局部放電在線監測與定位；
提供多種、多級報警方式；
提供測量數據統計分析功能；

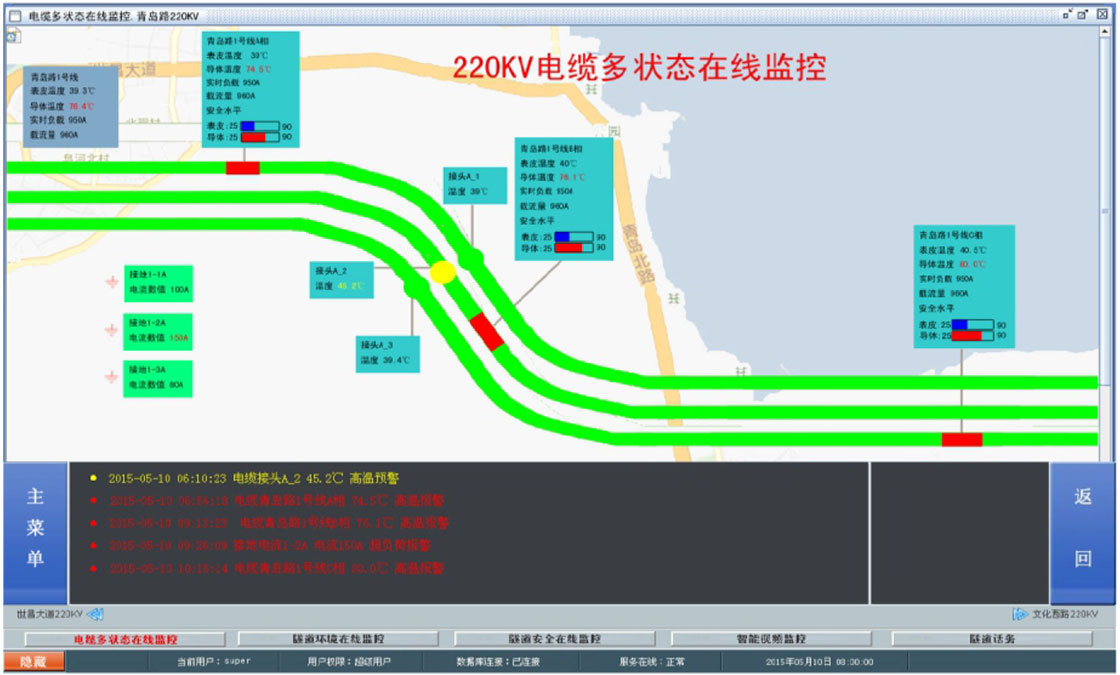

電纜多狀態在線監測子系統
典型應用案例
山西太原綜合管廊在線綜合監測工程
遼寧沈陽市棋盤山66kV線路入地工程隧道綜合監測項目
內蒙古烏蘭察布市卓資高卓110kV線路入地工程隧道綜合監測項目
國網烏魯木齊220kV三宮變電站電纜隧道綜合監測項目
國網烏魯木齊衛星路110kV輸變電工程綜合監測項目
國網烏魯木齊河南東路110kV輸變電工程綜合監測項目
國網烏魯木齊110kV滿九一、二線電纜隧道環境設施監測工程
國網冀北廊坊供電公司220kV邵翟一線線路在線監測工程
國網重慶市農業園110kV變電站電纜隧道監測工程
四川南充市曲水河電纜隧道綜合監控系統工程
廣東肇慶110kV睦州端石線線路在線監測工程
廣東肇慶110kV端青甲乙線線路在線監測工程
廣東肇慶110kV端崗線線路在線監測工程
國網±800kV特高壓中州換流站電纜隧道分布式光纖測溫項目
錦州超高壓局董家500kV變電站電纜隧道分布式光纖測溫項目
......
